SMC型空気圧アクチュエータの取付寸法はどのくらいですか？

ちょっと、そこ！ SMC タイプ空気圧アクチュエータのサプライヤーとして、私はこれらの気の利いたデバイスの設置寸法についてよく質問されます。そこで、このトピックについて深く掘り下げ、知っておくべきことをすべて共有したいと思いました。

まずはSMC型空気圧アクチュエータとは何かを理解しましょう。これらのアクチュエータは、製造プラントから自動組立ラインに至るまで、幅広い産業用途で使用されています。圧縮空気のエネルギーを機械的な動きに変換するため、バルブの開閉、コンベア ベルトに沿った部品の移動などの作業に非常に役立ちます。

さて、設置寸法に関しては、画一的なものではありません。 SMC タイプ空気圧アクチュエータのモデルごとに、使用目的、容量、設計に基づいて寸法が異なります。

設置寸法に影響を与える基本コンポーネントから始めましょう。アクチュエータの全長は重要な要素です。この長さには、アクチュエータの本体、ピストン ロッド、エンド キャップまたは取り付けブラケットが含まれます。たとえば、一部の小型アクチュエータの全長はわずか数インチですが、大型で耐久性の高いアクチュエータでは長さが数フィートになる場合があります。

アクチュエータの直径も重要です。通常、直径が大きいほど力の出力が高くなりますが、占有スペースも大きくなります。アクチュエータの直径に対応できる十分なスペースがセットアップ内にあることを確認する必要があります。これは、狭い環境や混雑した環境で作業している場合に特に重要です。

もう 1 つの重要な寸法はストローク長です。ストロークとは、ピストンロッドがアクチュエータ本体に対して出入りできる距離のことです。より大きな可動範囲が必要な用途には、より長いストローク長が必要です。ただし、ストロークを長くすると、アクチュエータを完全に伸ばしたときの全長も長くなりますのでご注意ください。

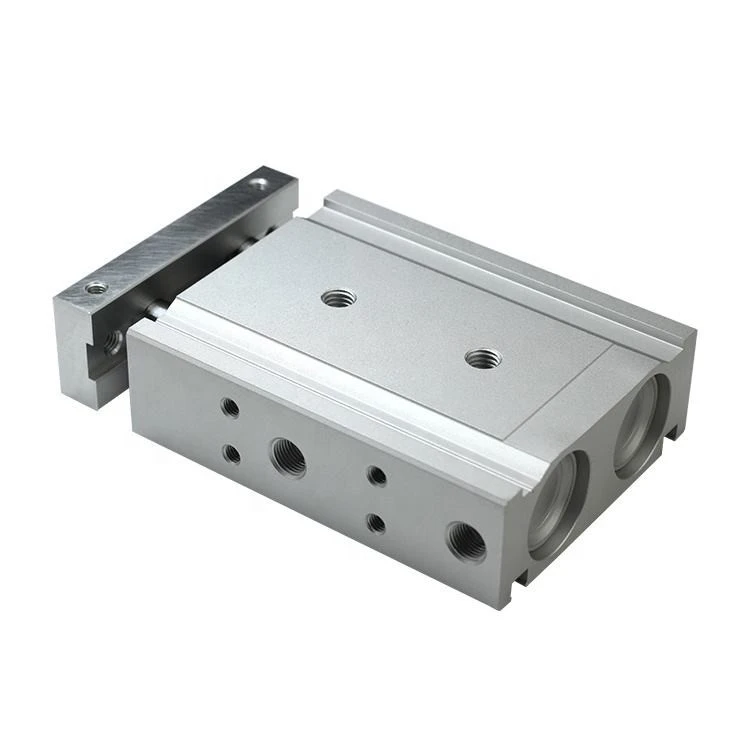

ここで、いくつかの具体的なモデルについて説明しましょう。あなたが見ているなら、エアシリンダ SMCエアシリンダ、これらはその信頼性と効率性で知られています。エアシリンダはサイズや種類により取付寸法が異なります。シリンダーが小さいと、よりコンパクトな設計になる場合があり、スペースが限られている用途に適しています。一方、シリンダーが大きいほど、より大きな力に耐えることができますが、設置により多くのスペースが必要になります。

のSMCタイプ CQ2B/CDQ2Bシリーズ 薄肉シリンダも人気のあるオプションです。名前が示すように、これらのシリンダーは薄いため、他のモデルに比べて直径が小さくなります。このため、水平方向のスペースを節約する必要があるアプリケーションに最適です。ただし、取り付けの際はストロークや全長を考慮する必要があります。

のSMC型空気圧ミニシリンダ小型軽量のアクチュエータが必要なアプリケーションに最適です。これらのミニシリンダーは非常にコンパクトな寸法を持っており、小規模な自動化プロジェクトやデバイスでの使用に最適です。しかし、その大きさに騙されないでください。パフォーマンスに関して言えば、彼らはまだパンチを発揮することができます。

SMC タイプ空気圧アクチュエータを取り付ける場合は、取り付けオプションを考慮することも重要です。取付金具の種類や取付方法もフランジ取付、フート取付、トラニオン取付などさまざまな種類があります。各取り付けオプションにより、設置全体に独自の寸法セットが追加されます。たとえば、フランジに取り付けられたアクチュエータでは、ボルトとクリアランスのためにフランジの周囲に追加のスペースが必要になります。

アクチュエータの向きも考慮する必要があります。水平、垂直、または斜めに取り付ける場合、向きによって必要なスペースが変わります。垂直に取り付けられたアクチュエータにはより多くの頭上クリアランスが必要になる場合がありますが、水平に取り付けられたアクチュエータには側面に沿ってより多くのスペースが必要になります。

特定の SMC タイプ空気圧アクチュエータの正確な取り付け寸法を取得するには、必ずメーカーのドキュメントを参照してください。このドキュメントには、公差を含むすべての重要な寸法を示す詳細な図面と仕様が記載されています。購入する前に、アクチュエータを設置する予定のスペースを測定することもお勧めします。こうすることで、アクチュエーターが確実に正しく取り付けられるようになります。

物理的な寸法に加えて、接続ポイントも考慮する必要があります。これらのアクチュエータには、圧縮空気を供給するための空気接続が必要です。これらの空気ポートのサイズと位置はさまざまであるため、空気ホースを接続するのに十分なスペースがあることを確認する必要があります。また、漏れや干渉を避けるために、エアホースが適切に配線され、固定されていることを確認する必要があります。

SMC タイプの空気圧アクチュエータを初めて使用する場合は、最初は少し戸惑うかもしれません。しかし、少し調査して計画を立てることで、アプリケーションに適した設置寸法を備えた適切なアクチュエータを見つけることができます。

サプライヤーとして、私はあらゆる段階でお手伝いさせていただきます。スペースの制約やパフォーマンス要件に基づいてどのモデルを選択するかについてアドバイスが必要な場合でも、設置プロセスについて質問がある場合でも、メッセージをお送りください。

SMC タイプ空気圧アクチュエータの購入に興味がございましたら、お気軽にお問い合わせください。当社では幅広いモデルを用意しており、情報に基づいた決定を下すために必要なすべての情報を提供できます。小規模メーカーであっても、大規模な産業会社であっても、当社はお客様のニーズに最適なアクチュエータを見つけるお手伝いをいたします。

したがって、高品質の SMC タイプ空気圧アクチュエータを使用して自動化プロジェクトを次のレベルに引き上げる準備ができている場合は、会話を始めましょう。要件について話し合い、見積もりを取得するには、今すぐお問い合わせください。
